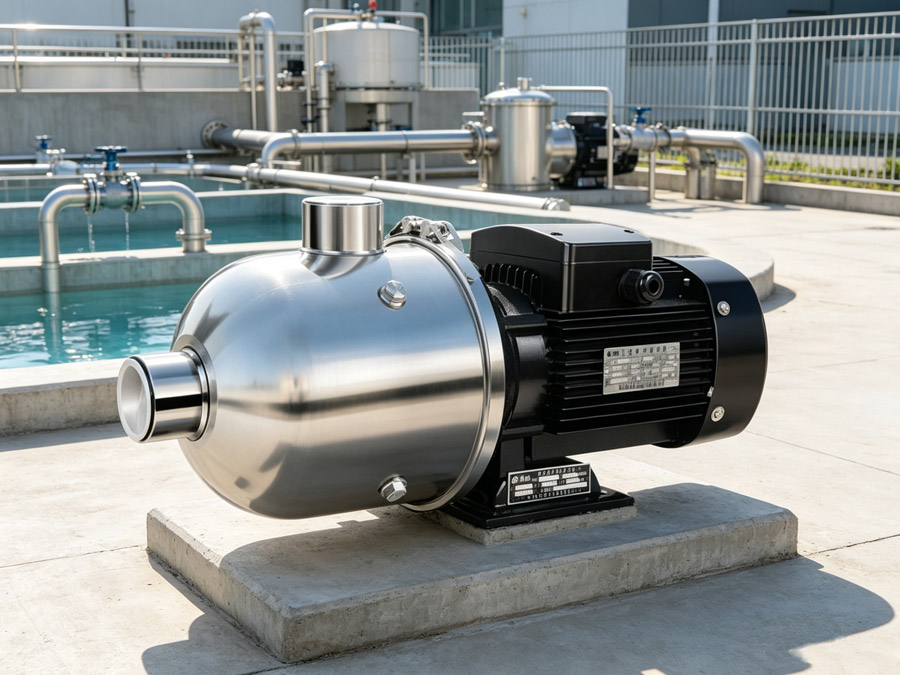

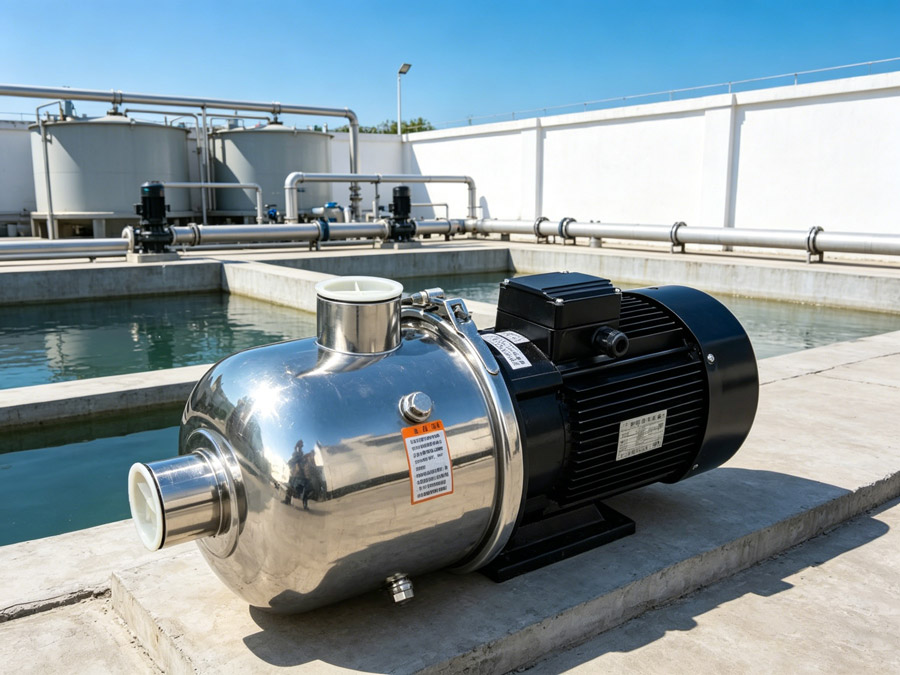

南方 CHL 系列卧式不锈钢多级离心泵多用于纯水制取、工业循环、中央空调补水、水处理增压等洁净介质输送场景，整机采用底座一体式泵电机同轴结构，对安装基础平整度、机组纵横水平度、联轴器同轴度、管路无应力装配有严苛技术要求。若水平找平不达标、管路强行对中、联轴器偏移，运行后会出现持续性震动异响、轴承单侧疲劳磨损、机械密封渗漏、多级泵筒轴向受力变形等故障，大幅缩短轴承、机封、叶轮等易损件更换周期。本文结合南方泵业原厂设备安装手册，明确 CHL 卧式泵硬性水平安装指标，梳理从基础施工、机组找平、联轴器对中到管路配套、通水调试全流程标准化安装规范，规避现场施工常见偏差隐患。
一、CHL 卧式泵原厂硬性安装水平判定标准
水平度是卧式泵平稳运行的基础指标，测量基准、允许偏差、找平工具均有统一规范，区分单机整体底座安装与分体落地安装两类工况，偏差超标会产生持续性交变载荷损伤转子部件。
1、水平测量基准与仪器要求，水平检测必须选用精度 0.05mm/m 精密框式水平仪，测量点位优先选取泵体进出口法兰加工平面、泵轴轴承座端面、一体式底座上表面三处精加工基准面，禁止在泵壳非加工曲面、电机外壳散热筋上测量，曲面会造成读数失真，无法真实反映机组倾斜状态。
2、纵横双向水平允许偏差标准，常温清水常规工况下，CHL 卧式泵纵向、横向水平度偏差不得超过 0.1mm/m，换算后每一米长度高低差值控制在 0.1 毫米以内；大功率高扬程 CHL20、CHL30 等高轴向推力机型，原厂要求严控至 0.05mm/m 以内，降低多级叶轮轴向单侧受力，避免推力轴承过载磨损。基础二次灌浆凝固完成、管路全部装配到位后，必须二次复测水平数值，管路应力拉扯会改变底座原始水平状态。
3、减震安装与刚性安装找平区分，搭配橡胶减震垫的静音泵房机组，找平依靠增减减震垫厚度微调，禁止垫入薄铁皮、钢片等硬质薄片，刚性金属垫块会阻断减震效果；无减震刚性落地安装机组，通过底座地脚螺栓下方楔形垫铁调整高度，垫铁每组不少于两块对称布置，垫铁贴合底座完整无悬空缝隙，找平后均匀灌浆固定底座。
二、CHL 卧式泵完整标准化安装操作规范
整套安装流程遵循基础验收、机组就位初平、联轴器精对中、管路无应力连接、电气接线、通水试运行顺序，出厂预装一体底座的 CHL 机组无需拆分泵与电机，仅需现场复核对中精度。
1、设备基础浇筑与前置验收，泵房地面浇筑钢筋混凝土独立基础，基础承载力达到机组总重量三至五倍，表面平整无蜂窝裂缝，基础高度预留二十至四十毫米空间用于垫铁铺设与二次灌浆。清理基础表面油污、碎石杂物，凿毛垫铁摆放区域，保证灌浆料与基础紧密结合；基础坐标、泵轴中心线标高误差控制在 ±10 毫米以内，预留地脚螺栓孔洞位置与底座开孔完全对应。
2、机组就位与初找平操作，使用吊具捆绑底座吊耳平稳吊装 CHL 泵至基础上方，穿入全部地脚螺栓后暂不紧固，在底座四角垫铁位置增减垫片初步调整高度。将精密水平仪放置泵进出口法兰，同步观测纵向、横向气泡居中，粗调完成后对角轻微拧紧地脚螺母，避免底座移位，此时仅完成粗找平，管路装配后还需精细复测修正。
3、联轴器同轴精对中核心规范，CHL 泵出厂预装联轴器已完成预对中，现场管路装配后必须二次校正，采用百分表检测联轴器径向、轴向偏差。联轴器端面间隙维持五毫米标准值，径向位移偏差不大于 0.05 毫米，端面平行度差值控制在 0.05 毫米以内；通过微调电机底部垫铁高度校正偏移，单处垫片叠加不超过三片，防止垫片分层松动。高温热水工况机组冷态对中完成后，升温运行两小时停机复测热态同轴度，补偿金属热胀冷缩带来的偏移量。
4、进出口管路配套安装规范，吸水管管径不小于泵进口通径，长距离管路选用偏心异径管顶平安装，杜绝管路向上凸起形成积气气囊；进口前端加装 Y 型过滤器，过滤面积为管道截面积三倍以上，阻挡焊渣、细小杂质进入多级泵筒。出水侧依次装配闸阀、止回阀、压力表缓冲管，全部管路增设独立承重管托，管道重量完全由支架承载，严禁法兰受力拉扯泵体造成底座水平偏移、泵筒变形。泵进出口加装橡胶软接头，隔离管路震动与热胀冷缩产生的轴向应力，保护机组水平基准不变。
5、电气接线、排气通水调试，接线完成后短暂点动两秒核对电机转向，与泵体壳体标识水流箭头保持一致；打开泵顶部排气螺塞缓慢注水，持续排气至螺口连续出水无气泡，拧紧丝堵后关闭出水闸阀空载运行三分钟，观测机组震动、电机温升无异常，再缓慢开启出水阀门逐步提升流量，连续半小时运行复测水平与联轴器对中数值，无渗漏、电流稳定即为安装合格。
三、安装找平不到位引发的典型故障与整改方案
现场简化找平工序、管路强行对接是高频施工失误，投产运行后隐蔽故障会逐步显现，提前对照标准整改可大幅降低维保频次。
底座水平偏差超标、单侧悬空，机组高速运行时持续共振，轴承承受交变冲击快速点蚀磨损，联轴器弹性块短期碎裂；整改时松开全部地脚螺栓，重新增减垫铁复测纵横水平，二次灌浆固化后再次紧固螺栓，更换老化减震垫消除悬空间隙。管路无独立支架、重量压在泵法兰，持续侧向拉力拉扯底座，运行一段时间后水平度逐步偏移，机封受偏心挤压出现滴水渗漏；整改加装独立管托支撑管路，松开法兰重新自然对中，恢复底座原始水平数值。联轴器对中偏差超标，电机与泵轴不同心，出现持续金属摩擦异响，电流波动幅度增大；使用百分表重新校正电机垫铁，消除径向、轴向偏移，更换磨损联轴器弹性缓冲件。
南方 CHL 卧式泵安装核心管控要点为严控纵横水平偏差、保证联轴器精准对中、管路无应力连接三点，完整遵循原厂找平标准与分步安装规范，能够从源头规避震动异响、轴承提前损坏、机械密封渗漏等常见故障。日常季度巡检同步复测机组水平与联轴器同轴度，地脚螺栓定期检查紧固，管路支架加固维护，长期维持设备安装基准精度，有效延长整套卧式多级泵使用寿命，稳定水处理、循环供水系统全天候运行工况。
