南方 CDM、CDMF 立式多级泵、TD 管道循环泵、WQ 潜水排污泵均配备三相异步驱动电机，在新装调试、电网检修断电重启、控制柜线路改造后，时常出现电机转向颠倒的情况。泵体反转时叶轮做功方向完全相反，出水口几乎无流量输出，同时伴随剧烈震动、异常噪音，长时间反转运行还会破坏机械密封水膜、磨损轴承，严重时造成叶轮松动脱落，引发整套泵体报废。本文结合南方泵业原厂电气规范，讲解反转识别方式、不同设备标准化调线纠正流程，同时梳理接线作业安全规范与线路长期防护要点。
一、三相水泵反转的直观故障特征与潜在设备损伤
三相电源相序错乱带来的反转故障辨识度很高，无需专业仪器也能快速判定，同时长期反转带来的不可逆损耗容易被运维人员忽视，需要提前做好防范。
1、供水流量与压力完全失效，正常正向运转时压力表快速上升至设定压力，管路出水稳定充足；反转工况下压力表数值极低甚至归零，打开末端用水阀门几乎无水流出，部分场景仅有少量回流滴水，即便全开出水阀门也无法提升流量，很多操作人员会误判为堵塞、汽蚀故障，反复拆解泵体造成无效检修。
2、设备运行噪音与震动异常，正向运转的水泵运行平稳，仅有轻微水流声；反转时电机与泵体共振明显，发出沉闷刺耳的嗡嗡摩擦声，底座震动幅度大幅提升，管路法兰、压力罐连接处容易出现渗水。立式多级泵反转会让各级叶轮轴向受力反向，推力轴承持续承受反向冲击载荷，轴承润滑脂快速流失。
3、长期反转造成的部件损坏，机械密封依靠正向水流形成水膜润滑冷却，反转时水膜无法建立，动静环干磨快速烧损渗漏；叶轮锁紧螺母螺纹为正向运转自锁结构，反转过程中螺母会逐步松脱，叶轮与泵轴分离撞击导流壳，出现叶片崩裂、泵筒变形；潜污泵反转还会导致电缆内部导线受力扭转破皮，存在漏电短路安全隐患。
二、快速判断三相水泵转向是否正常的实操手段
正式通水运行前可采用空载点动方式检测转向，避免带水反转加重损耗，不同机型拥有对应的直观判断方式。
1、立式 CDM、TD 管道泵转向观测，拆除泵体顶部排气螺塞，短时间点动电机，观察内部水流旋向，符合泵体标识箭头方向即为正向；也可观察联轴器转向，电机端风扇旋转方向与泵壳标注箭头一致为正常转向，单次点动时长控制在两秒以内，防止空转损伤机封。
2、WQ 潜污泵转向判断，水泵浸没在水中无法直接观测叶轮，点动后查看出水流量大小，出水微弱即为反转；部分带切割叶轮的潜污泵反转时切割刀片无粉碎效果，污水中杂物持续堆积堵塞进水口，还可通过控制柜电流辅助判断，反转运行电流会高于额定工作电流。

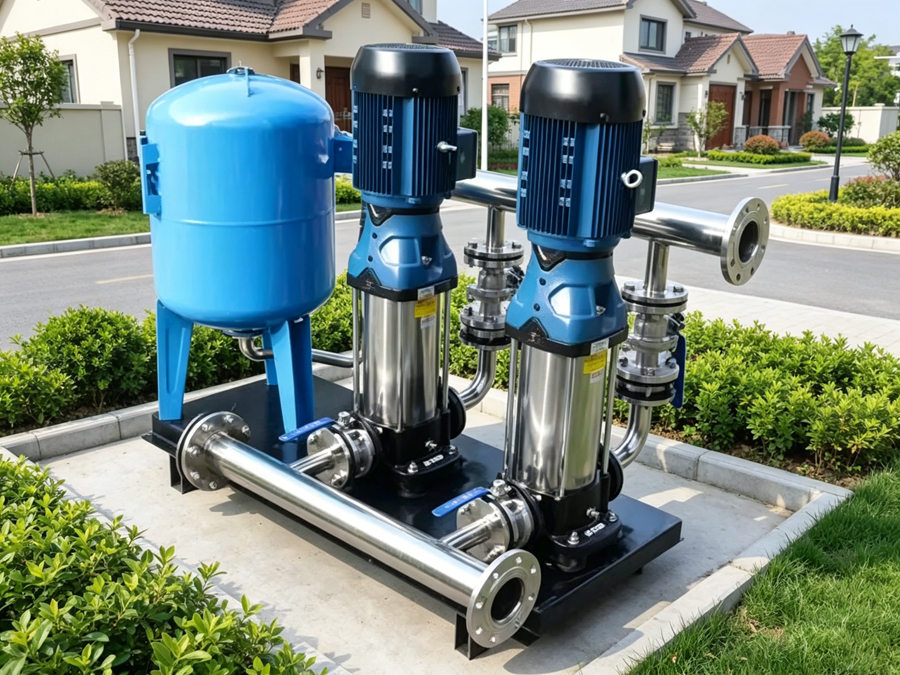

3、变频成套供水机组相序自检，智能变频控制柜自带相序检测功能，电源相序错误时屏幕直接报相序故障代码，设备锁定无法启动，无需手动点动测试，仅需调整进线三相线路即可解除报警。
三、不同安装场景三相泵接线纠正标准操作流程
调相纠正核心逻辑为任意互换三根相线中的两根，严禁改动接地保护线，作业全程断电上锁，区分直启单泵、星三角启动、变频机组、潜水排污泵四类接线工况。
1、直接启动控制柜水泵调线操作，先断开配电室上级总闸，悬挂禁止合闸警示牌，等待电容余电完全释放后打开控制柜接线端子盒，记录原有三根火线 L1、L2、L3 接线位置，仅任选两根相线端子互换位置，地线 PE、零线保持不动，紧固端子螺丝避免虚接发热，闭合柜门后短暂点动确认转向正常，再带负荷通水试运行。
2、星三角降压启动机组调线规范，星三角内部存在主回路与星点回路双层接线，禁止改动电机侧星点连接线，仅在控制柜进线端子互换两根相线即可；若误改动电机内部六根接线，会造成绕组电压失衡，出现电机过热跳闸，调线完成后复测三相电流平衡度，三相电流差值不得超过百分之五。
3、变频供水设备相序故障处理，变频控制柜显示相序异常报警时，在变频器前端进线端调换两根火线，变频器输出至水泵电机的线路不做改动；部分高端变频机型支持自动相序识别，无需人工调换线路，可在参数菜单开启自适应相序功能。
4、WQ 潜污泵水下电缆调线纠正，潜污泵电缆直接接入控制柜端子，不可水下接驳接头，全部调线作业在岸上控制柜内完成；电缆长期浸泡污水易老化，调线时同步检查电缆外皮有无破损开裂，破损部位使用防水热缩管密封，杜绝漏电风险，调线完成后放入水池点动测试出水效果。
四、水泵接线与相序防护长效运维注意事项
一次调相完成后，后续电网改造、线路检修仍有可能再次出现相序颠倒，建立巡检规范可减少重复故障。
泵房总进线处加装相序保护继电器，相序错乱、缺相时直接切断控制回路，锁死设备启动权限，从源头避免反转运行；每次停电检修恢复供电后，执行空载点动检查转向，确认正常再投入正式供水。接线端子选用原厂匹配线鼻子，紧固力度适中，防止长期运行端子氧化虚接，三相线路做好颜色区分标记，方便后期检修识别。
需要注意，严禁通过调换电机内部绕组线头纠正转向，仅调整外部三相进线是安全合规操作，随意改动电机内部接线会破坏绕组绝缘结构，引发短路烧毁电机。规范执行断电调相流程，搭配相序保护电气配件，既能快速解决反转不出水故障，也能保护南方水泵电机、叶轮、机械密封核心部件不受反向载荷冲击，延长整套供水设备使用寿命。
