南方 CDLF 不锈钢立式多级离心泵多用于纯水供给、工业循环、楼宇增压、水处理加药等洁净介质输送场景，整机对安装水平度、管路受力、吸水管路结构要求严苛。若底座找平不到位、管路强行对中、吸入管路设计存在积气驼峰，运行后极易出现震动异响、汽蚀、机械密封渗漏、轴承快速磨损等故障。本文按照原厂施工规范，梳理从基础底座固定到整机通水调试的全套安装流程，同时讲解进、出水标准管路布置规范，规避现场常见安装缺陷。
一、CDLF 立式泵整机标准化安装分步流程
正式安装前需核对水泵型号、电机功率、进出口法兰规格，确认配套减震垫、膨胀螺栓、密封垫片等辅材齐全，吊装时仅使用泵体底部吊耳受力，禁止直接捆绑电机外壳起吊，防止电机散热筋变形损坏绕组。
1、基础底座找平固定作业，泵房地面需浇筑平整混凝土地基，地基承载力满足机组运行重量，预留排水沟槽方便后期排污检修。将减震橡胶垫平铺在底座下方，吊装 CDLF 泵放置于减震垫中心位置，调整底座四角高度，使用水平仪分别测量横向与纵向水平度，水平偏差控制在每米零点五毫米以内，避免转轴单边倾斜。水平校准完成后，穿过底座预留孔打入膨胀螺栓，对角分次均匀紧固，防止底座受力扭曲挤压减震垫失效。
2、进出口法兰管路对中装配，管路法兰必须与泵进出口法兰自然对齐，法兰之间加装四氟密封垫，全部螺栓手动穿入后均匀预紧，禁止使用撬棍强行拉扯管路对齐泵口。强行别劲会持续给泵体施加侧向应力，运行时震动放大，长期拉扯造成泵筒焊缝开裂、机封错位漏水。法兰紧固完成后检查垫片无偏移、无挤压破损，法兰间隙四周保持均匀一致。
3、辅助仪表与阀门组件安装，进水侧依次安装闸阀、Y 型过滤器，出水侧安装止回阀、闸阀、压力表缓冲管与压力表。压力表缓冲管内置阻尼结构，避免水锤冲击损坏压力表机芯；过滤器滤网目数根据介质洁净度选配，纯水场景选用八十至一百二十目滤网，阻挡细小杂质进入叶轮腔体，减少叶轮、轴套磨损。所有阀门手柄预留操作空间，便于后期关断检修。
4、电气接线与转向预检，接入三相控制柜前断开上级电源，电机电缆沿墙面线槽敷设，避免紧贴高温管路。接线完成后短暂点动两秒，观察电机风扇转向与泵体壳体标识箭头一致，若反转则在控制柜进线端互换两根相线。转向确认无误后打开泵体顶部排气螺塞，准备引水排气作业。
5、引水排气与空载试运行，缓慢打开进水闸阀向泵腔注水，持续排气至排气螺塞连续稳定出水，无气泡溢出后拧紧丝堵。完全关闭出水闸阀，通电空载运行三分钟，观测电机温升、机组震动有无异常，再缓慢开启出水阀门逐步提升流量，连续运行半小时检查法兰、轴封无渗水，电流稳定在额定区间即为安装合格。
二、CDLF 立式泵进、出水规范管路布置要求
管路布置直接决定水泵是否产生汽蚀、有无水锤冲击，吸水管路是设计重点，多数汽蚀故障均来自吸入管路布置不合理，需严格遵循向下无积气的铺设原则。
1、进水吸入管路布置规范，吸水管管径不得小于水泵进口通径，管路全程向水池液面方向连续向下倾斜，杜绝向上凸起形成积气气囊，气囊囤积空气会间断引发汽蚀异响。管路弯头尽量选用大曲率长半径弯头，减少沿程阻力损耗，提升装置有效汽蚀余量。水池至过滤器之间不设置阀门节流，避免进水压力损耗过大；若现场为吸上式安装，垂直吸程不得超过样本标注最大允许吸上高度，高温热水工况需进一步降低吸程数值。

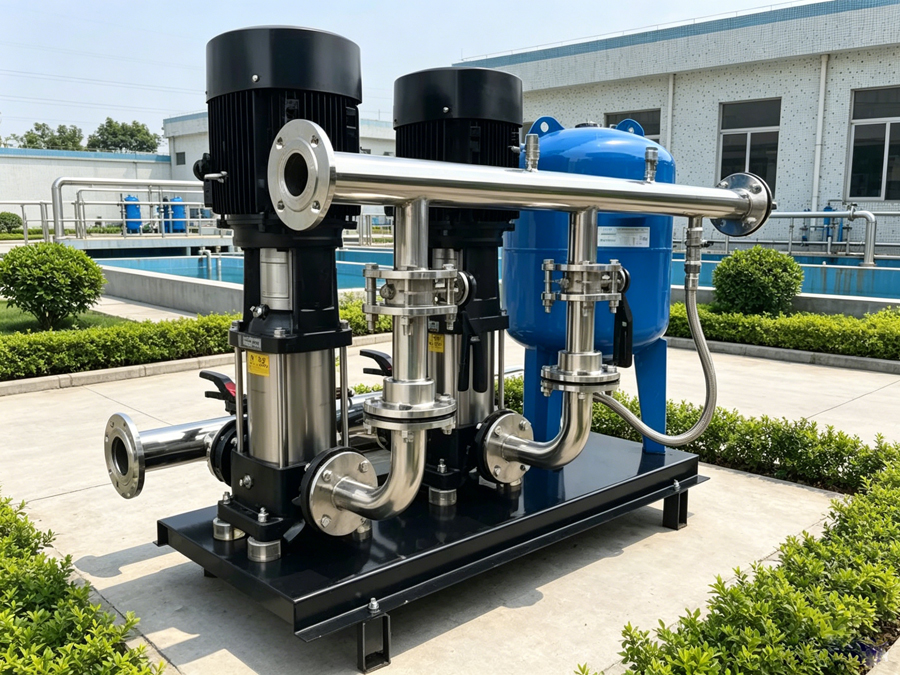

2、出水压力管路布置规范，出水侧止回阀安装位置贴近泵出口闸阀，机组停机时依靠止回阀阻断管网回水，防止水锤反向冲击叶轮与推力轴承。长距离高层供水管路加装水锤吸纳器，缓冲启停瞬间压力波动，保护压力表与泵体密封件。管路每隔两米设置独立管道支架支撑，全部管路重量由支架承担，不得将管道载荷传递至泵进出口法兰，避免泵筒长期受外力变形。多台 CDLF 并联供水时，每台泵独立配备进出水阀组，单台检修可单独关断，不影响其余机组持续运行。
3、旁路回流管路增设标准，长期小流量工况的供水系统需加装最小流量旁路，旁路管道从出水闸阀前端引回进水水箱，配套节流球阀调节回流流量。当末端用水量偏低，主管路流量低于水泵最小稳定流量时，旁路自动回流介质，消除泵内部涡流低压区，避免汽蚀、过热干磨损伤内部构件。
三、安装与管路施工常见错误及整改方案
现场施工容易简化安装流程，遗留隐蔽故障，投产运行后反复出现渗漏、噪音问题，提前规避可大幅降低维保频次。
底座不铺设减震垫、直接刚性固定地面是高频错误，机组震动会通过混凝土传导至整间泵房，同时轴承长期受交变冲击加速磨损，整改时加装原厂配套加厚橡胶减震垫，重新找平紧固。吸水管路出现驼峰积气，需改造管路走向，抬高水池或重新布管消除凸起，加装自动排气阀持续释放囤积气体。管路无独立支架、重量压在泵法兰上，需增设承重管托，重新松开法兰校正对中，消除侧向拉力。旁路回流缺失的小流量系统，后期补装回流管路，稳定机组运行工况。
CDLF 立式泵安装核心在于找平减震、管路无应力、吸水管路无积气三点，完整遵循分步安装流程并规范布置进出水管道，能够从源头规避汽蚀、渗漏、震动异响等常见故障。日常检修拆装管路时，同样遵循自然对中原则，不强行拉扯法兰，长期维持泵体无外力受力状态，可有效延长轴承、机械密封、叶轮等易损件更换周期，保障水处理、增压系统全年稳定运行。
