ZS 卧式不锈钢单级泵多用于净水输送、轻度化工流体增压，配套机械密封作为轴端防渗漏核心易损件，按照 ZS 不同流量规格定制尺寸，轴径、密封座安装深度均为机型专属规格，和 CHL、MS 等其他泵型密封无法互换装配。所有密封件出厂均完成水压密封检测与卧式工况连续跑合测试，适配设备长时间平稳卧式负载运行的需求。
一、密封整体构造与组件排布

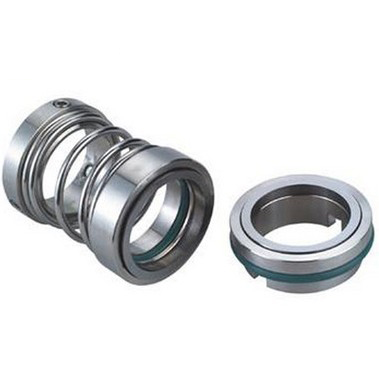

密封采用外装式单弹簧非平衡结构，整体体型小巧，适配 ZS 泵紧凑的泵盖安装腔。单螺旋弹簧套于轴套外部，持续为动静环摩擦面提供稳定压紧力，轴套依靠两枚紧定螺钉定点锁紧在主轴外壁，适配卧式放置带来的重力受力影响。1、动环随泵轴同步高速旋转，摩擦端面经过精细研磨找平；2、静环卡在泵盖限位槽内保持静止，二者组合形成主密封屏障；3、橡胶密封圈填充间隙，隔绝介质渗入弹簧与电机端。维修更换时只需拆开泵盖，无需大范围拆解泵体管路与叶轮结构，操作流程简单易行。
二、分层适配的材质搭配方案
常规自来水、冷却清水工况采用基础配置，摩擦副为碳化硅搭配石墨，弹簧、轴套使用 304 不锈钢，密封胶圈选用通用氟橡胶，性价比适配常规净水输送。针对软化水、泳池水、低浓度弱腐蚀药液工况，可升级防腐配置，摩擦副更换成双碳化硅配对组合，弹簧升级 316 不锈钢并做钝化防锈处理，胶圈更换耐溶胀 FKM 氟橡胶，有效抵御水质离子腐蚀与冲刷磨损。整套金属部件无易锈碳钢，匹配 ZS 整机不锈钢过流部件的防腐定位。
三、标准运行工况参数范围
密封适配 ZS 泵 2900r/min 额定转速，承压匹配整机常规工作压力，介质适用温度区间为 - 15℃至 105℃。输送介质必须洁净无砂石、纤维、结晶颗粒物，适配酸碱度 pH5 至 9 的中性、弱腐蚀液体。卧式结构带来的侧向重力载荷在结构设计时已做受力补偿，弹簧弹力经过专项调校，能够缓冲启停瞬间的轴向冲击，支持二十四小时不间断连续增压作业，不同流量型号摩擦副线速度单独调校，磨损程度均匀稳定。
四、装配维护要点与适用场景
更换作业前务必关闭管路阀门，排空泵腔液体，切断电源泄压后再拆解泵盖。动静环研磨面为精密易损部位，全程防止磕碰刮伤，主轴装配仅可用清水润湿，禁止涂抹机油、黄油，避免胶圈溶胀变形。螺钉锁紧力度均衡适度，装配后手盘转子转动顺滑无卡滞，通水试运行无滴水即为合格。
自然研磨损耗、弹簧弹性衰减、胶圈老化是正常消耗原因，缺水空转、介质含硬质杂质会快速击穿密封摩擦面。该密封广泛应用于净水厂增压、楼宇清水供水、小型泳池水循环、工业设备冷却供水、轻度稀释化工液体输送等 ZS 泵配套工况。
同系列南方水泵技术参数如下：
| 型号 | 扬程(m) | 流量(m3/h) | 电机功率(KW) | 转速(r/min) |
| ZS50-32-160/1.1 | 18 | 6.3 | 1.1 | 2900 |
| ZS50-32-160/1.5 | 20 | 12.5 | 1.5 | 2900 |
| ZS50-32-160/2.2 | 25 | 12.5 | 2.2 | 2900 |
| ZS50-32-200/3.0 | 32 | 12.5 | 3.0 | 2900 |
| ZS50-32-200/4.0 | 42 | 12.5 | 4.0 | 2900 |
| ZS50-32-200/5.5 | 54 | 12.5 | 5.5 | 2900 |
| ZS65-40-125/1.5 | 13 | 25 | 1.5 | 2900 |
| ZS65-40-125/2.2 | 18 | 25 | 2.2 | 2900 |
| ZS65-40-125/3.0 | 24 | 25 | 3.0 | 2900 |
| ZS65-40-160/4.0 | 28 | 25 | 4.0 | 2900 |
| ZS65-40-200/5.5 | 36 | 25 | 5.5 | 2900 |
| ZS65-40-200/7.5 | 46 | 25 | 7.5 | 2900 |
| ZS65-40-200/11.0 | 62 | 25 | 11.0 | 2950 |
| ZS65-50-125/3.0 | 13 | 50 | 3.0 | 2900 |
| ZS65-50-125/4.0 | 18 | 50 | 4.0 | 2900 |
| ZS65-50-160/5.5 | 25 | 50 | 5.5 | 2900 |
| ZS65-50-200/7.5 | 32 | 50 | 7.5 | 2900 |
| ZS65-50-200/9.2 | 40 | 50 | 9.2 | 2900 |
| ZS65-50-200/11.0 | 48 | 50 | 11.0 | 2950 |
| ZS65-50-200/15.0 | 58 | 50 | 15.0 | 2950 |
| ZS65-50-200/18.5 | 68 | 50 | 18.5 | 2950 |
| ZS80-65-125/5.5 | 13 | 100 | 5.5 | 2900 |
| ZS80-65-125/7.5 | 18 | 100 | 7.5 | 2900 |
| ZS80-65-125/9.2 | 23 | 100 | 9.2 | 2900 |
| ZS80-65-160/11.0 | 27 | 100 | 11 | 2950 |
| ZS80-65-160/15.0 | 36 | 100 | 15 | 2950 |
| ZS80-65-200/18.5 | 45 | 100 | 18.5 | 2950 |
| ZS80-65-200/22.0 | 53 | 100 | 22 | 2950 |
| ZS80-65-200/30.0 | 66 | 100 | 30 | 2950 |
| ZS100-80-160/11.0 | 15 | 160 | 11 | 2950 |
| ZS100-80-160/15.0 | 22 | 160 | 15 | 2950 |
| ZS100-80-160/18.5 | 28 | 160 | 18.5 | 2950 |
| ZS100-80-200/22.0 | 33 | 160 | 22 | 2950 |
| ZS100-80-200/30.0 | 45 | 160 | 30 | 2950 |
| ZS100-80-200/37.0 | 54 | 160 | 37 | 2950 |
